2022年12月11日日曜日

2164VCA V2164を使用したVCA(Exp特性)の製作

 CoolAudio社のV2164を使ってVCA(Exponential特性)を製作しました。V2164については「V2164動作確認」で書きました。



回路図

ブレッドボードテスト用配線


工夫した点


  • ピン互換でLinera特性のAS3340も使えるようにフットプリントを追加。JP1、C15。
  • CV入力のオフセットを設定するトリムを追加。RV1。
  • CV入力状態を示すLEDを追加。LED1、LED2。

ALFA製のAS3364は2164とピン互換でLinear特性のVCAチップです。2164とはPin1の使用法が異なっており、2164と3364を切り替えて使用できるように半田ジャンパとコンデンサのフットプリントを追加しました。AS3364については未テストなので、現段階で動作するかは不明です。

V2164動作確認」で書きましたが、CVが0Vのときに出力も0Vにするためには、CVにバイアスを掛ける必要があります。トリム(RV1)で、U1周辺の反転増幅回路の非反転端子にバイアス電圧を入力するようにしました。CV入力が0Vのときに出力がぎりぎり無音になるようにRV1を設定します。U1、U2のPin5で電圧測定できるので、+1.3V~+1.4V程度で調整します。

CVに入力が来ているかどうかを示すLEDを付けました(LED1、LED2)。LEDはパネルに取り付け、カソード側をGNDにつなぎます。LEDドライバはバイポーラトランジスタを使用しており、単純に点滅するだけでなく、CVの電圧に追従してLEDのじんわりと明るくなったり暗くなったりします。D1、D2は逆電圧がかかった場合の保護用です。

入出力の測定


入出力波形


IN: 200Hz/±5Vp-pサイン波
CV: ArEGから入力

CH1

C1:OUT C2:CV

CH2

C1:OUT C2:CV

Exponential特性のためCVに入力したEGのカーブよりも振幅が急峻に変化します。とくにアタックはEGは上に膨らんだカーブですが、出力振幅は下に膨らんだカーブになっているのが特徴的です。

OTA_VCA

C1:OUT C2:CV

同じ信号を入力したLinear特性のOTA_VCAの出力波形です。包絡線はEGの波形そのままです。

周波数特性


CH1 入力=5V CV=5V


CH2 入力=5V CV=5V

実際に音出ししてみると、Linear特性のOTA_VCAがオルガン的なのに比べてExponential特性の2164VCAはピアノ的だと言えると思います。Exponential特性でもEGのADSRをそれぞれ大きめに設定すればオルガン的な音も出せます。

メモ


出力振幅が小さい。±5Vp-p入力でIN、CVのPOTをともに最大にしたが、出力振幅が最大±2Vp-p程度。ボード線図でも-16dB程度に。
→R2、R3の抵抗値を調整すればよい?

LEDの輝度が低い
→R9、R11の抵抗値を調整すればよい?

ボード線図を見ると出力の位相が反転。
→入力か出力に反転アンプを入れる?

5mmのLEDをは、アクリルパネルに5mm弱の穴を開け押し込んで固定できます。接着剤不要。穴径は小さめの穴をドリルで開けてリーマで調整します。

2022年12月3日土曜日

Raspberry Pi 覚書

Raspberry Piを使っていく上でのメモです。徐々に追加する予定です。

使用環境
  • Raspberry Pi 3 Model B V1.2
  • HDMIモニタ
  • USBキーボード(無線)
  • USBマウス(無線)


Raspberry Piを背面にマウントできるタイプのHDMIモニタを使用しています。

キーボードとマウスは中華製の安物ですが、USBドングル一つで無線接続できるのでUSBポートの節約になります。

ネットワークにWifiを使えば、必要なケーブルは電源用のUSBケーブル1本のみとなります。

Raspberry Pi 初期設定


OSインストール


Raspberry Pi Imagerを入手

SDカードを読み書きできるPCにRaspberry Pi Imagerをインストール。

Raspberry Pi Imagerを起動。
  • OS: Raspberry Pi OS (32-bit)
  • ストレージ: SDドライブを選択
  • 書き込む

Raspberry PiのSDカードドライブにOSを書き込んだSDカードを挿入して起動。

SSHの設定


「スタート」→「設定」→「Raspberry Piの設定」
「インターフェイス」→「SSH」: ON →「OK」


VNCの設定


VNCを使うとGUIでリモート操作が可能になる。

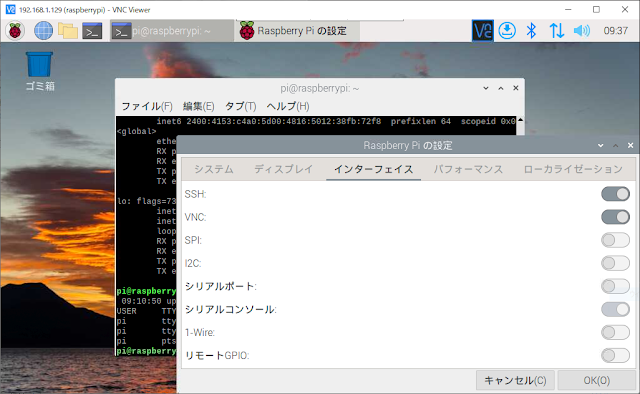

PCのVNC ViewerでRaspberry Piに接続しているようす

「スタート」→「設定」→「Raspberry Piの設定」
「インターフェイス」→「VNC」: ON →「OK」

VNC ViewerでPCから接続。

参考
Interface 2021年9月号 104p  「特設2 第2章 ラズベリー・パイ4/3B/3B+のセットアップ」

LAMPのインストール


以下の順にインストールします。
  • Apache2
  • PHP7
  • MySQL(MariaDB)
  • phpMyAdmin

Raspberry Pi OSのバージョン

pi@raspberrypi:~ $ uname -a
Linux raspberrypi 5.15.76-v7+ #1597 SMP Fri Nov 4 12:13:17 GMT 2022 armv7l GNU/Linux

Apache2のインストール


パッケージのアップデート
sudo apt update
sudo apt upgrade

Apache2のインストール
sudo apt install apache2

Apache2が起動しているか確認
ps agx | grep apache

WebブラウザでApache2に接続。
http://127.0.0.1/

ユーザーpiがhtmlを編集できるようにwww-dataグループを作り所有権を変更。
sudo usermod -a -G www-data pi
sudo chown -R -f www-data:www-data /var/www/html
sudo chmod -R g+w /var/www/html

ログアウトしてログインし直す。

デフォルトWebページを編集
nano /var/www/html/index.html

PHP7のインストール

PHP7のインストール
sudo apt install php7.4 libapache2-mod-php7.4 php7.4-mbstring php7.4-mysql php7.4-curl php7.4-gd php7.4-zip

テスト用のPHPファイルを作成
nano /var/www/html/example.php

nanoでテキストを編集
<?php
phpinfo();
?>

動作確認
http://localhost/example.php

MySQLのインストール


参考「Pi My Life Up:  Setup a Raspberry Pi MYSQL 」

パッケージのアップデート
sudo apt update
sudo apt upgrade

MySQLのインストール
sudo apt install mariadb-server

MySQLのセキュリティ設定
sudo mysql_secure_installation
すべて「Y」を選択する。

mysql_secure_installationで表示されるメッセージ (DeepLで和訳)

NOTE: RUNNING ALL PARTS OF THIS SCRIPT IS RECOMMENDED FOR ALL MariaDB
      SERVERS IN PRODUCTION USE!  PLEASE READ EACH STEP CAREFULLY!

注:このスクリプトのすべての部分を実行することは、すべてのMariaDBサーバーに推奨されます。
      サーバで使用することを推奨します。 各ステップを注意深く読んでください!

In order to log into MariaDB to secure it, we'll need the current password for the root user. If you've just installed MariaDB, and haven't set the root password yet, you should just press enter here.

MariaDBにログインしてセキュリティを確保するためには、rootユーザーの現在のパスワードが必要です。MariaDBをインストールしたばかりで、まだrootパスワードを設定していない場合は、ここでEnterキーを押すだけでよいでしょう。

Enter current password for root (enter for none):

OK, successfully used password, moving on...

Setting the root password or using the unix_socket ensures that nobody can log into the MariaDB root user without the proper authorisation.

You already have your root account protected, so you can safely answer 'n'.

rootのパスワードを設定するか、unix_socketを使用することで、誰も適切な権限なしにMariaDBのrootユーザーにログインすることができないようにすることができます。

あなたは既にrootアカウントを保護しているので、安全に'n'と答えることができます。

Switch to unix_socket authentication [Y/n] Y
Enabled successfully!
Reloading privilege tables..
 ... Success!


You already have your root account protected, so you can safely answer 'n'.

すでにrootアカウントは保護されていますので、安心して「n」とお答えください。

Change the root password? [Y/n] Y
New password:
Re-enter new password:
Password updated successfully!
Reloading privilege tables..
 ... Success!


By default, a MariaDB installation has an anonymous user, allowing anyone to log into MariaDB without having to have a user account created for them.  This is intended only for testing, and to make the installation go a bit smoother.  You should remove them before moving into a production environment.

デフォルトでは、MariaDBのインストールには匿名ユーザーがあり、誰でもユーザーアカウントを作成することなくMariaDBにログインすることができるようになっています。 これはテスト用で、インストールを少しスムーズにするためだけです。 本番環境に移行する前に削除しておく必要があります。

Remove anonymous users? [Y/n] Y
 ... Success!

Normally, root should only be allowed to connect from 'localhost'.  This ensures that someone cannot guess at the root password from the network.

通常、rootは「localhost」からの接続のみを許可されるべきです。 これにより、誰かがネットワークからrootのパスワードを推測することができないようにします。

Disallow root login remotely? [Y/n] Y
 ... Success!

By default, MariaDB comes with a database named 'test' that anyone can access.  This is also intended only for testing, and should be removed before moving into a production environment.

デフォルトでは、MariaDBには誰でもアクセスできる'test'という名前のデータベースが付属しています。 これもテスト用であり、本番環境に移行する前に削除してください。

Remove test database and access to it? [Y/n] Y
 - Dropping test database...
 ... Success!
 - Removing privileges on test database...
 ... Success!

Reloading the privilege tables will ensure that all changes made so far will take effect immediately.

権限テーブルを再ロードすることで、これまでに行ったすべての変更が直ちに有効になります。

Reload privilege tables now? [Y/n] Y
 ... Success!

Cleaning up...

All done!  If you've completed all of the above steps, your MariaDB installation should now be secure.

Thanks for using MariaDB!

すべて完了  上記の手順がすべて完了したら、MariaDBのインストールは安全なものになるはずです。

MariaDBを使用していただきありがとうございます。

MySQLサーバーへのアクセス
sudo mysql -u root -p

SQLのテスト
CREATE DATABASE exampledb;
CREATE USER 'pi'@'localhost' IDENTIFIED BY 'password';
GRANT ALL PRIVILEGES ON exampledb.* TO 'pi'@'localhost';
FLUSH PRIVILEGES;
quit;

PHP MySQLコネクタのインストール
sudo apt install php-mysql

phpMyAdminのインストール



パッケージのアップデート
sudo apt update
sudo apt upgrade

PHPMyAdminのインストール
sudo apt install phpmyadmin
webサーバ→apache2を選択
dbconfig-commonで設定しますか?→はい
phpmyadmin 用の MySQL アプリケーションパスワード:→パスワードを入力

rootはPHPMyAdminで禁止されているのでユーザーを作成しすべてのアクセスを許可する。
sudo mysql -u root -p
GRANT ALL PRIVILEGES ON *.* TO 'pi'@'localhost' IDENTIFIED BY 'password' WITH GRANT OPTION;
quit;

Apacheの設定
sudo nano /etc/apache2/apache2.conf

最下行に次の一行を追加
Include /etc/phpmyadmin/apache.conf

Apacheを再起動
sudo service apache2 restart

PHPMyAdminにアクセス
http://127.0.0.1/phpmyadmin

IPアドレスは次のコマンドで確認
hostname -I

Raspberry PiでphpMyAdminを実行しているようす

phpMyAdminのドキュメント
