2023年2月28日火曜日

自作のアナログシンセでVCOの周波数変調を解説しました

自作のアナログシンセでVCOの周波数変調を解説しました。

ハードウェアを作ってはいるのですがなかなかお披露目する機会がないので、動画を作るのも良い経験になります。


LFO、EG、VCOでVCOを周波数変調してみました。

AnVCO←VCO回路についてです。

ArduinoLFO←LFO回路についてです。

ArEG←EG回路についてです。
投稿者 時刻: 0 件のコメント:
ラベル: ,

2023年2月20日月曜日

Docker覚書

Dockerのメモです。徐々に追加します。

Dockerのインストール


Windows、MacOS、Linuxに対応しているが、Windowsの場合はWindows 11 Proがおすすめ。HomeバージョンはWSLをインストールする必要があるなど手間がかかる。

Windowsの場合はDocker Desktopをインストールする。

Dockerのチュートリアル


「さくらのナレッジ」の「Docker入門」https://knowledge.sakura.ad.jp/13265/

Linuxへのインストールから始まるが、Windowsの場合はDocker Desktopをインストール。
インストール後はDocker Desktopは使わずにPower Shellでコマンド実行。

第六回で使うdocker-composeもDocker Desktopをインストールすれば使える。

第一回および第六回のWordpressは記載の手順ではブラウザからアクセスするとエラーが発生する。


Dockerオフィシャルの「クイックスタート Wordpress」の手順で正常動作する。


※MySQLにrootでログインできないのが原因？

正常動作するdocker-compose.yml (Dockerオフィシャルの「クイックスタート Wordpress」より)

version: '3'

services:
   db:
     image: mysql:5.7
     volumes:
       - db_data:/var/lib/mysql
     restart: always
     environment:
       MYSQL_ROOT_PASSWORD: somewordpress
       MYSQL_DATABASE: wordpress
       MYSQL_USER: wordpress
       MYSQL_PASSWORD: wordpress

   wordpress:
     depends_on:
       - db
     image: wordpress:latest
     ports:
       - "8000:80"
     restart: always
     environment:
       WORDPRESS_DB_HOST: db:3306
       WORDPRESS_DB_USER: wordpress
       WORDPRESS_DB_PASSWORD: wordpress
volumes:
    db_data:

Dockerコマンド


イメージを取得
> docker pull <イメージ名>:<タグ>

イメージ一覧
> docker images

コンテナをバックグランドで起動
> docker run -d --name <コンテナ名> -p <ホスト側のポート>:<コンテナのポート> <イメージ名>:<タグ>

コンテナ一覧
> docker ps -a

コンテナにログイン
> docker exec -it <コンテナ名> bash

ファイルコピー(ホスト→コンテナ内)
> docker cp <ホスト側のファイル> <コンテナ名>:<コンテナ内のコピー先ディレクトリ>

ファイルコピー(コンテナ内→ホスト)
> docker cp <コンテナ名>:<コンテナ内のコピー元ファイル> <ホスト側のコピー先ディレクトリ>

コンテナからDockerイメージ作成
> docker commit <コンテナ名> <作成するDockerイメージ名>

コンテナ停止
> docker stop <コンテナ名>

コンテナ削除
> docker rm <コンテナ名>

コンテナ一括削除
> docker rm $(docker ps -a -q)

イメージ削除
> docker rmi <コンテナ名>

イメージ一括削除
> docker rmi $(docker images -q)

Dockerfileのビルド
> cd <Dockerfileのあるディレクトリ>
> docker build -t <イメージ名> .
※最後の「.」はカレントディレクトリ

ネットワーク作成
> docker network create <ネットワーク名>

ネットワーク一覧
> docker network ls

ネットワーク詳細
> docker network inspect <ネットワーク名>

ネットワーク削除
> docker network rm <ネットワーク名>

Docker Composeコマンド


コンテナを起動
> cd <docker-compose.ymlのあるディレクトリ>
> docker-compose up -d

コンテナ一覧
> docker-compose ps

コンテナ停止
> docker-compose stop

コンテナ削除
> docker-compose rm

停止、削除、ネットワーク削除
> docker-compose down

停止、削除、ネットワーク削除、イメージ削除
> docker-compose down --rmi all



Docker Composeを使ってLAMP環境を作る



docker-lamp/
├── docker-compose.yml
├── htdocs/
└── php/
    ├── Dockerfile
    └── php.ini
※php.iniは空のファイルを作っておく

docker-compose.yml


version: '3.7'

services:
  mysql:
    image: mysql:5.7
    volumes:
      - db_data:/var/lib/mysql
    restart: always
    environment:
      MYSQL_ROOT_PASSWORD: 'password'

  phpmyadmin:
    depends_on:
      - mysql
    image: phpmyadmin/phpmyadmin
    environment:
      PMA_HOST: mysql
    restart: always
    ports:
      - "8080:80"

  php-apache:
    build: ./php
    volumes:
      - ./htdocs:/var/www/html
    restart: always
    ports:
      - "80:80"
    depends_on:
      - mysql

volumes:
    db_data: {}

php/Dockerfile


FROM php:7.3-apache
COPY ./php.ini /usr/local/etc/php/
RUN apt-get update \
  && apt-get install -y libfreetype6-dev libjpeg62-turbo-dev libpng-dev \
  && docker-php-ext-install pdo_mysql mysqli mbstring gd iconv

コンテナ起動

> cd docker-lamp
> docker-compose build
> docker images
> docker-compose up -d

Apacheの確認


htdocs/index.html


<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="utf-8">
  </head>
  <body>
    <p>Hello World!!</p>
  </body>
</html>

ブラウザで確認

http://localhost/

PHPの確認


htdocs/info.php

<?php
phpinfo();
?>

ブラウザで確認

http://localhost/info.php

MySQLの確認


> docker exec -it docker-lamp_mysql_1 bash

# mysql -u root -p

mysql> select version();
+-----------+
| version() |
+-----------+
| 5.7.27    |
+-----------+
1 row in set (0.00 sec)

phpMyAdminの確認

ブラウザで確認

http://localhost:8080


コンテナ停止・終了


$ docker-compose stop
$ docker-compose down

データベースも含めて削除
$ docker-compose down --volumes
投稿者 時刻: 0 件のコメント:
ラベル: ,

2023年2月16日木曜日

Ubuntu Server 20.04 LTS覚書 LAMPインスール

インストールするPC


Windows11がインストールできない古いノートPCにLinuxをインストールしました。


もとはWindows7が入っていた機種です。Windows10はインストールできたのでそのまま使っていました。

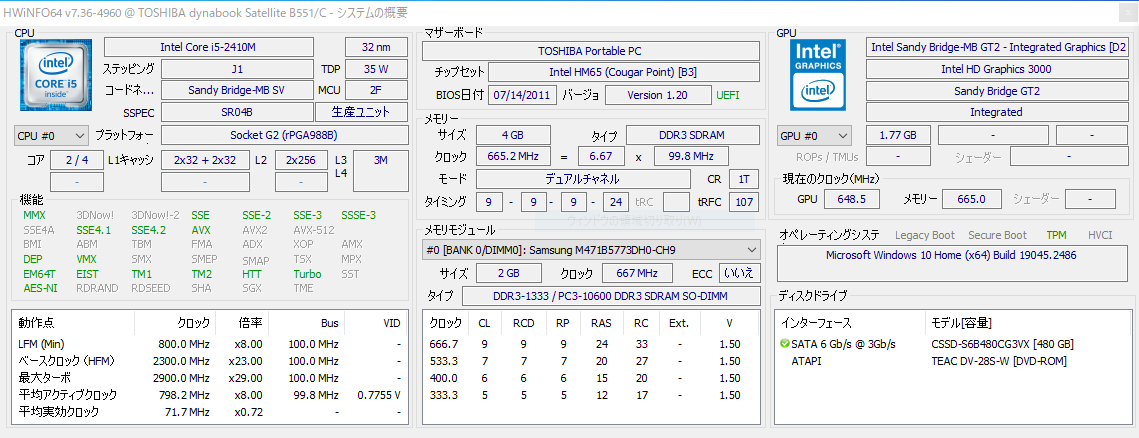

HWiNFO64によるシステム概要

CPU: Intel Core i5-2410M
Memory: DDR3 4GB
SSD: 480GB

Ubuntu Server 20.04 LTSのインストール


最新版のLTSは22.10ですが、情報が多い20.04をインストールします。

Ubuntu Server 20.04 LTSを入手


Alternative Downloads
Get Ubuntu Server 20.04 LTS

UbuntuのUSBインストールメディアを作成

WidnowsではRufusを使ってUSBメモリにインストーラーを書き込む

Ubuntuのインストール
PC(BIOS/UEFI)のBOOTセレクタでUSBドライブを選択して起動

  • Langage→English
  • Installer update→Continue without updating
  • Keyboard→English(US) Valiant→English(US)
  • Network→有線LANがつながっていることを確認
  • Proxy→(空欄のまま)Done
  • Mirror address→デフォルト(http://jp.archive.ubuntu.com/ubuntu)→Done
  • Guided storage configuration→(X) Use an entire disk [X] Setup up this disk as na LVM group→Done
  • Storage configuration→Done
  • Confirm destructive action→Continue ※ディスクは初期化される
  • Profile→適宜入力→Done
  • SSH Setup→Install OpenSSH Server→Done
  • Featured Saver Snaps→何も選択しない→Done


Open SSH serverのインストール


Open SSHがインストールされていない場合はaptでinstallする。
$ sudo apt update
$ sudo apt install openssh-server

OpenSSH Serverが起動していることを確認
$ systemctl status ssh

起動していない場合
$ sudo systemctl enable ssh
$ sudo systemctl start ssh

以上で、パスワード認証でSSH接続可能になる。

諸設定・確認


ノートPCの蓋を閉じたときにスリープしなくする。


logind.confを編集
$ sudo nano /etc/systemd/logind.conf
一行追加
HandleLidSwitch=ignore
サービスを再起動
$ sudo systemctl restart systemd-logind.service

現在起動しているサービスの一覧を表示 ([--all]で全サービス)

$ systemctl -t service

サービスの起動設定の一覧を表示

$ systemctl list-unit-files -t service

ubuntuバージョン確認

$ cat /etc/issue

$ cat /etc/os-release (詳細)


IPアドレス確認

$ hostname -I
$ ip a

ifconfigはnet-toolsをインストールすると利用できる
$ sudo apt update
$ sudo apt upgrade
$ sudo apt install net-tools

IPアドレス、ポート確認

$ netstat -atuw
-a 待ち受け(LISTEN)ポートも表示
-t TCP
-u UDP
-w ICP・RAW

ディスク使用量確認

$ df -h --total

物理ディスクを確認

$ sudo fdisk -l

aptコマンド


※aptとapt-getがあるがaptを使う

パッケージ一覧を更新

$ sudo apt update

パッケージを更新

$ sudo apt upgrade

パッケージをインストール

$ sudo apt install <パッケージ名>

パッケージをアンインストール

$ sudo apt remove <パッケージ名>

パッケージを完全削除(設定ファイルを含む)

$ sudo apt purge <パッケージ名>

$ sudo apt remove --purge <パッケージ名>

不要なパッケージをまとめてアンイストール

$ sudo apt autoremove

ファイル名からパッケージを探す(部分一致)

$ apt search <パッケージ名>
$dpkg -l | grep <パッケージ名>



パッケージの詳細情報を表示

$ apt show <パッケージ名>


ファイアーウォールの設定


学習のためファイアーウォールが無効化されているのを確認
$ sudo ufw status
Status: inactive

LAMPのインストール


taskselをインストール

$ sudo apt update
$ sudo apt upgrade
$ sudo apt install tasksel

taskselでLAMPをインストール

$ sudo tasksel

taskselをオプション無しで起動→メニュー画面
LAMP serverを選択しインストール


※Ubuntuの非Server版はtaskselのメニュー項目が異なるようです

Apache2の確認


$ apache2 -v
Server version: Apache/2.4.41 (Ubuntu)
Server built:   2023-01-23T18:36:09
$ service apache2 status
● apache2.service - The Apache HTTP Server
     Loaded: loaded (/lib/systemd/system/apache2.service; enabled; vendor preset: enabled)
     Active: active (running) since Wed 2023-02-15 11:39:13 UTC; 24h ago
       Docs: https://httpd.apache.org/docs/2.4/
   Main PID: 30837 (apache2)
      Tasks: 11 (limit: 4494)
     Memory: 59.4M
     CGroup: /system.slice/apache2.service
             ├─30837 /usr/sbin/apache2 -k start
             ├─30839 /usr/sbin/apache2 -k start
             ├─30840 /usr/sbin/apache2 -k start
             ├─30841 /usr/sbin/apache2 -k start
             ├─30842 /usr/sbin/apache2 -k start
             ├─30845 /usr/sbin/apache2 -k start
             ├─30846 /usr/sbin/apache2 -k start
             ├─30847 /usr/sbin/apache2 -k start
             ├─30851 /usr/sbin/apache2 -k start
             ├─30852 /usr/sbin/apache2 -k start
             └─30875 /usr/sbin/apache2 -k start

Feb 15 11:39:13 dynabook systemd[1]: Starting The Apache HTTP Server...
Feb 15 11:39:13 dynabook apachectl[30835]: [Wed Feb 15 11:39:13.223689 2023] [alias:warn] [pid 30835] AH00671: The Alias direc>
Feb 15 11:39:13 dynabook apachectl[30835]: AH00558: apache2: Could not reliably determine the server's fully qualified domain >
Feb 15 11:39:13 dynabook systemd[1]: Started The Apache HTTP Server.

IPアドレス確認

$ hostname -I

ブラウザから確認

http://<IPアドレス>:80

PHPの確認


$ php -v
PHP 7.4.3-4ubuntu2.17 (cli) (built: Jan 10 2023 15:37:44) ( NTS )
Copyright (c) The PHP Group
Zend Engine v3.4.0, Copyright (c) Zend Technologies
    with Zend OPcache v7.4.3-4ubuntu2.17, Copyright (c), by Zend Technologies

htmlディレクトリのパーミッションを変更

$ sudo usermod -a -G www-data <user name>
$ sudo chown -R -f www-data:www-data /var/www/html
$ sudo chmod -R g+w /var/www/html

logoutしてloginしなおす

テスト用のPHPファイルを作成

$ nano /var/www/html/example.php

 ファイルを編集

<?php
phpinfo();
?>

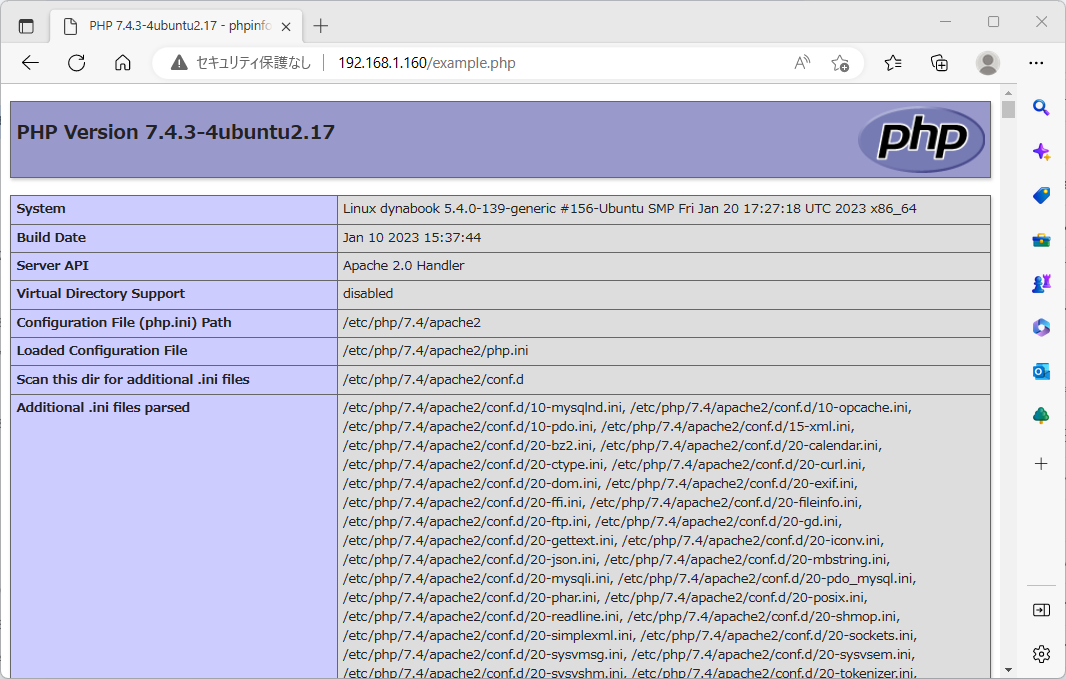

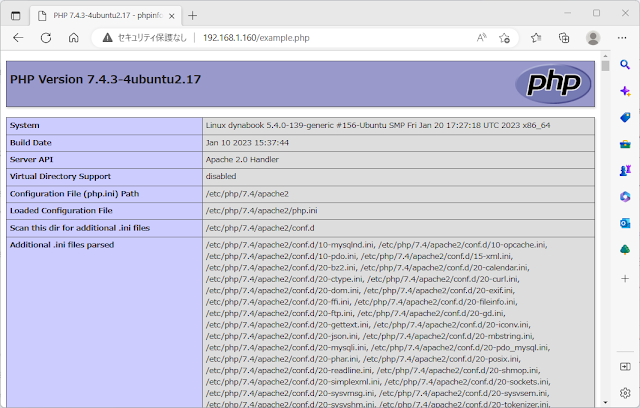

テスト用PHPの動作確認


http://<IPアドレス>/example.php


MySQLの確認


$ mysql --version
mysql  Ver 8.0.32-0ubuntu0.20.04.2 for Linux on x86_64 ((Ubuntu))

MySQLのセキュリティ設定


mysql_secure_installation実行中にエラーが発生するので先にrootパスワードを設定してもく
$ sudo mysql -u root -p

パスワードなしでEnter

SQLでrootパスワードを設定
ALTER USER 'root'@'localhost' IDENTIFIED WITH mysql_native_password by '<password>';
flush privileges;
quit

mysql_secure_instllaionを実行
$ sudo mysql_secure_installation
Securing the MySQL server deployment.

Enter password for user root:

SQLで設定した<password>を入力

VALIDATE PASSWORD COMPONENT→No
VALIDATE PASSWORD COMPONENT can be used to test passwords
and improve security. It checks the strength of password
and allows the users to set only those passwords which are
secure enough. Would you like to setup VALIDATE PASSWORD component?

Press y|Y for Yes, any other key for No: n

パスワード変更→No
Using existing password for root.
Change the password for root ? ((Press y|Y for Yes, any other key for No) : n

VALIDATE PASSWORD COMPONENT→No
あとはすべてYes
 ... skipping.
By default, a MySQL installation has an anonymous user,
allowing anyone to log into MySQL without having to have
a user account created for them. This is intended only for
testing, and to make the installation go a bit smoother.
You should remove them before moving into a production
environment.

Remove anonymous users? (Press y|Y for Yes, any other key for No) : y
Success.


Normally, root should only be allowed to connect from
'localhost'. This ensures that someone cannot guess at
the root password from the network.

Disallow root login remotely? (Press y|Y for Yes, any other key for No) : y
Success.

By default, MySQL comes with a database named 'test' that
anyone can access. This is also intended only for testing,
and should be removed before moving into a production
environment.


Remove test database and access to it? (Press y|Y for Yes, any other key for No) : y
 - Dropping test database...
Success.

 - Removing privileges on test database...
Success.

Reloading the privilege tables will ensure that all changes
made so far will take effect immediately.

Reload privilege tables now? (Press y|Y for Yes, any other key for No) : y
Success.

All done!

MySQLで使うUser(root権限)を追加

$ sudo mysql -u root -p
Enter password:
設定したrootパスワードを入力
CREATE DATABASE exampledb;
CREATE USER '<username>'@'localhost' IDENTIFIED BY '<password>';
GRANT ALL PRIVILEGES ON *.* TO '<username>'@'localhost';
FLUSH PRIVILEGES;
quit

phpMyAdminのインストール


php-mysqlがインストールされていることを確認

$ apt list php-mysql

パッケージのアップデート

$ sudo apt update
$ sudo apt upgrade

PHPMyAdminのインストール

$ sudo apt install phpmyadmin
webサーバ→apache2を選択
dbconfig-commonで設定→Yes
phpmyadmin 用の MySQL アプリケーションパスワード:→パスワードを入力

Apacheの設定

$ sudo nano /etc/apache2/apache2.conf
最下行に次の一行を追加
Include /etc/phpmyadmin/apache.conf
Apacheを再起動
$ sudo service apache2 restart

PHPMyAdminにアクセス

http://<IPアドレス>/phpmyadmin


設定したuser、passwordでログイン


メモ


VNC


「Ubuntu Desktop (22.04/20.04) にVNCサーバ（TightVNC）をインストールする！」https://lab4ict.com/system/archives/5689

投稿者 時刻: 0 件のコメント:
ラベル: , ,
登録: 投稿 (Atom)
