Arduino LFOでけた。

外観

ケース内

ケース内配線図

Arduino NANOのUSBコネクタの位置の関係で配置がキツキツになり、ケース内配線がややこしくなってしまいました。波形表示用のLEDも若干見にくくなってしまいました。

ブロック図

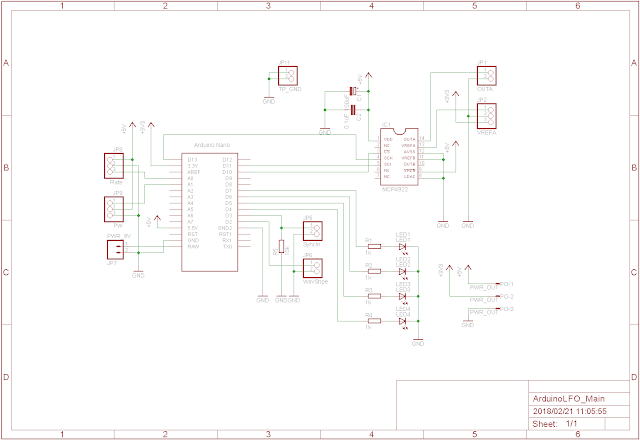

Main Board回路図

Main Board基板図

Output Board回路図

Output Board基板図

Github:
https://github.com/ryood/ArduinoLFO

テスト運用しつつ、近いうちにOPAMPを交換したりして性能を測定してみたいと思います。

ToDo:

BSM01/KIK01に接続して変調してみる。

サンプリングレートを上げられるか検討。

Random(Sample & Hold)ができるか検討。

ArduinoのEEPROMに選択波形を保存？
