トランスを使った±9V安定化電源 タカチYM-200でモックアップ作成

タカチのYMシリーズは安くて使いやすいし見た目も悪くない。YM-180がサイズ的に適当だと思うが、秋月では売ってないし、共立でも在庫なしになっていたのでYM-200でモックアップを作ってみた。

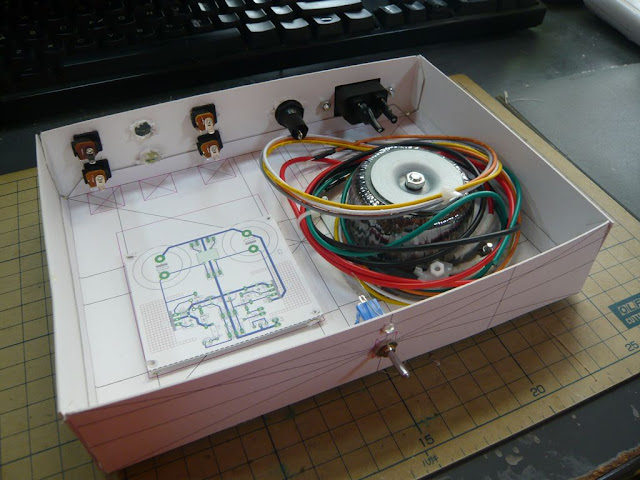

上から

前から

後ろから

基板のサイズに対してスカスカだが、将来魔改造するかもしれないのでこれで組んでみる。

ケース内配線

メモ：

LME49600ヘッドホンアンプは電池電源で単3×10×2を電源にすると、リズムのドライブ感が気持ちいい。

電源電圧（実測値）：-11.2V/+10.4V

OPAMPはNE5532

やっぱり電圧食わせたほうがいいのかも。トランスを使った±9V電源が完成したら電池電源と数値的に比較してみるつもりです。
