2015年6月9日火曜日

ミニ・ミキサーの構想

去年のコミケ用に半据え置きタイプのミキサーを作ったが
持ち出し用途には結構かさばるし重かった(http://dad8893.blogspot.jp/2014/08/mixer_13.html

モバイル用途でできるだけコンパクトなミキサーを考えてみた

音源を考えると

  • リズムマシン
  • ベース
  • 飛び道具

でミニマルなテクノはやれそうだ

ステレオである必要もない

最低限必要な3ch、Monoで片手で持てるサイズに収められるか?

前作ったミキサーは、電源をOFFにしたときに音漏れするのを避けるために非反転増幅加算回路にしたが、入力信号同士が干渉するらしいので今回はまずは反転加算回路でやってみることにした

LTSpiceでシミュレーション



U1のOPAMPの反転入力は非反転入力がGNDに落ちているので仮想的にGNDレベルになると思う

IN1からの入力はC1とR7でハイパス・フィルタを通したのと等価になると思うので
カットオフ周波数 fc = 1 / (2 * pi * C1 * R7) = だいたい3.39Hz
シミュレーションの結果もまあまあ似た感じだ

ブレッドボードで実験



「IN1」はぴゅんぴゅん3号でだいたい1kHzのサイン波を生成して入力
「IN2」はWaveGeneで2kHzのサイン波を生成して入力した
「IN3]はオープン

OPAMPはNJM4580を使った


入出力波形

赤色が出力、黄色が「IN1](ぴゅんぴゅん3号)の入力

見た感じ、1kHz + 2kHzのサイン波の合成波形になっている

入出力特性

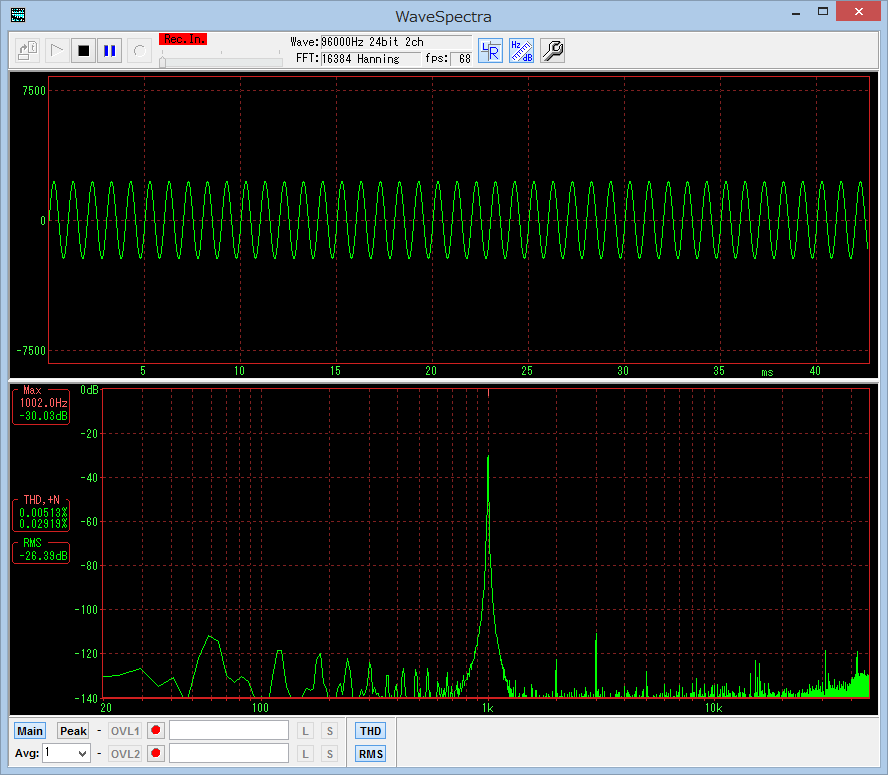

WaveGene&WeveSpecraで特性を見てみた(IN2のみ)

THD: 0.00513%
THD+N: 0.02919%


これも問題なさそう


パスコンの威力

OPAMPの電源ラインに入れている0.1uFのパスコンをとってみた


発振しているのかなんだかわからないが、猛烈に悪化してしまった(^q^;

正負のどちらかの電源ラインに入れるだけでもかなり改善する

耳で聞いたりWaveSpectraだけで見ていたらわからない世界だ

パスコンを入れても、もしかするとオシロの計測可能な帯域外で発振しているのかも知れない
