ERK01-Portable 持ち運び用ユーロラックケースの製作

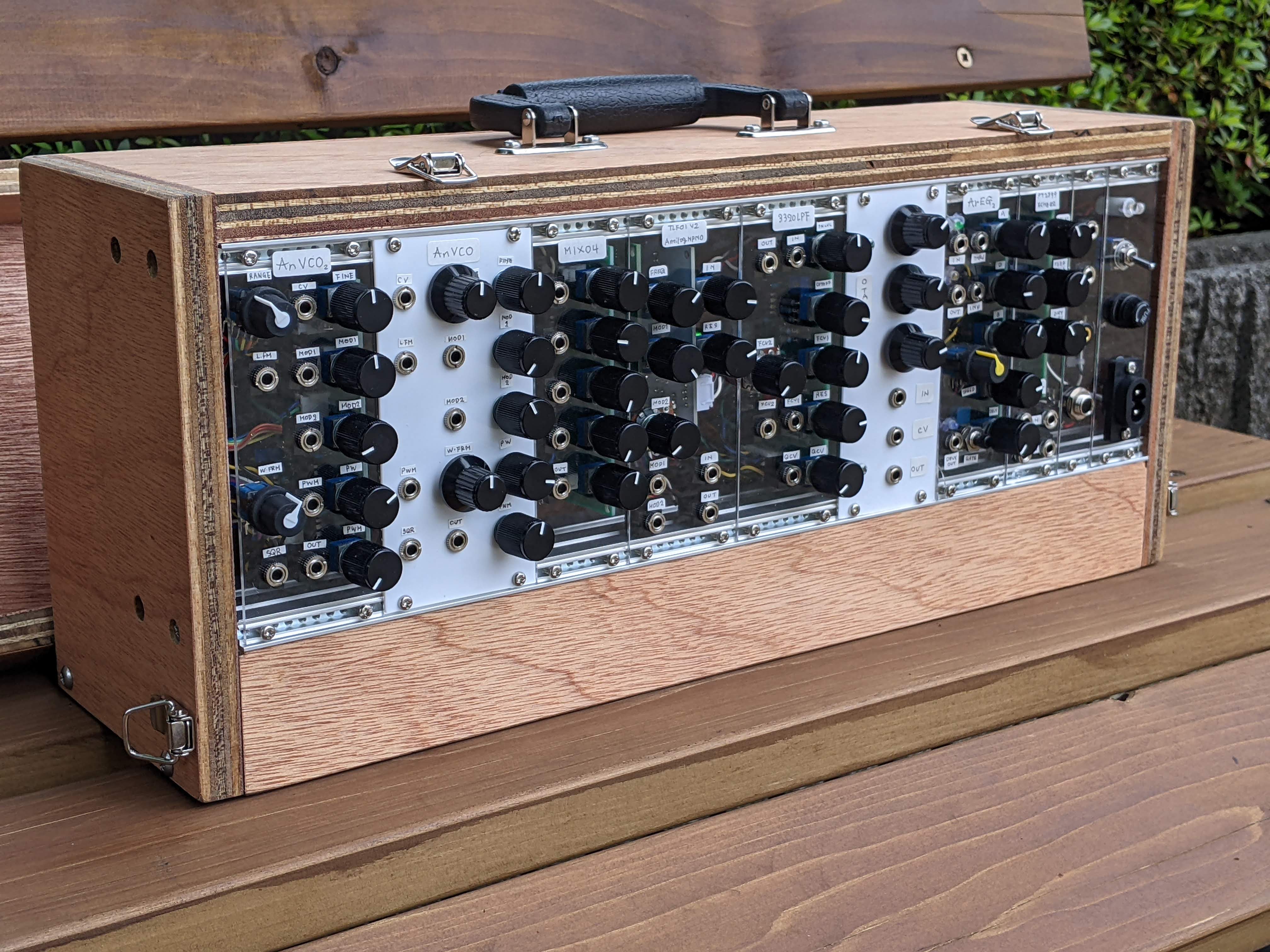

電子工作の例会で自作シンセのデモをするために、持ち運び用のユーロラック・ケースを製作しました。

コンパクトにするためHP84、1段です。最小限のモジュールしか積めません。堅牢性を確保するため、15㎜厚の合板を使用し、操作パネル面には蓋を設けました。

使用部材

ケース

品名	メーカー	型番等	個数
フロントレール	タカチ	FFR-43N	2
バーナット	タカチ	BN43-M3	2
ラワン合板		450x300x15	2
ラワン合板		910x450x2.5	1
鬼目ナットM4			4
鬼目ナットM3			6
取っ手		ギターケース補修用	1
パッチン錠	トラスコ	P-24	4
ワトコオイル	ワトコ	ナチュラル 200mL	1

ケースの部材費は1万円弱です。

電源

品名	メーカー	型番等	個数
ERK_PSU	自作		1
ERK_PSU_EXT	自作		2
トロイダルトランス	RS-PRO	2x15VAC/30VA 671-9072	1
トランス保護シート	RS-PRO	671-9214	2
トランス取付金具	RS-PRO	671-9208	1
鬼目ナット M6			1
トラスねじ M6ｘ40mm			1

フロントパネル

品名	メーカー	型番等	個数
Eurorackパネル	自作	5HP	1
AC100V用白色LED	OptoSupply	OSWW425111A-PPW	1
トグル・スイッチ 2P	ミヤマ	MS-500-K-B	1
ミニ・ヒューズ・ケース			1
ミニ・ヒューズ		125V/0.5A	1
ケーブル中継カプラー	エーモン	250型	1

ケース

レールはタカチFFR-43Nを使用ました。84HPです。バーナットはねじ穴がM3のものにします。木材はラワン合板15mm厚です。450mmX300mmのものを2枚使用しました。

木工用ボンドで組み立てます。コーナークランプを使用していますが、圧がかからないので直角出しのガイドの役目です。同時にハタガネを使って圧を掛けました。木工用ボンドは接着時に圧をかけないと強度が得られません。

底板を接着する前にトランス固定用の鬼目ナットを打ち込みます。使用したのは六角ナットで木材にねじ込むタイプです。トランス固定用のねじはM6 40mmのトラスねじを使用しました。

板が厚すぎてFFR-43N付属のビスが届きませんでした9mmの皿取錐でダボ穴を開けました。

本体上部を接着する際は、フロントレールにブランクパネルなどを取り付けガイドにします。

本体下部は、コーナークランプで直角を出します。木材のみだと直角の’精度が出せず、後で組み合わせたときにはまらなかったり、ずれたりして困ることになります。

蓋部の枠の接着もコーナークランプとハタガネを併用しました。

本体上部と下部は分解できるようにM5の鬼目ナットとトラスねじを使用しました。

蓋の木枠に2.5mm厚の合板を接着します。

電源基板は3mmのタッピングビスとM3/5mm高の中空スペーサで板に取り付けました。

全体に紙やすりで研磨、面取りしたあと、ワトコ・オイル ナチュラルの2度塗りです。200ml缶で足りました。見栄え的にはニスを使いたかったのですが、時間がなく失敗したくなかったのでワトコです。ワトコは初心者にやさしい。

本体下部に取り付けたトランスと、レールに取り付けた電源パネル間の電線を中継カプラーで分離できるようにしました。車載で使われる250型です。

背面は2.5mm厚のラワン合板をM3の鬼目ナットとねじで固定しています。6か所止めています。

取っ手とパッチン錠を取り付け

電源部

電源はERK-PSU。±12V/+5V出力です。トランスはRS-PROの2x15VAC/30VA(RS品番671-9072)です。+5Vは1A、±12Vは600ｍA出力できます(+5Vと+12Vの合計は1A以下)。84HPなので十分な容量でしょう。

回路図

電源周りの配線

自転車に積載

メモ

・15㎜厚は厚すぎたかも。12㎜厚でも良さそう。

・パッチン錠の位置決めが難しい。少しガタついてしまった。

・電源パネルはアクリルだと柔らかすぎて扱いづらい。

・次回塗装はニスにしたい。
