ステート制御にGPIOを3ステートで利用
コンデンサへの充放電の制御にダイオードを使って電流の逆流を防止していましたが、AVRのGPIOはWriteモードの時H/L出力できるのに加えて、Readモードの時Hi-Zとなる3ステートバッファとなっています。Hi-Zを使えばダイオードを入れなくても電流が流れなくなります。
利点としては、555タイマーやロジックICを使った場合に比べ部品数を少なくできること、またダイオードを入れないのでダイオードの順方向電圧のため波形の底が0Vまで落ちない(0.6V程度になってしまう)問題が解消されます。
回路図
実験に使った回路のアナログ部分です。回路図のSWは実際にはAVRのGPIOです。
閾値の判定にコンパレーターを使う
Attackステートは出力波形がある電位(今回は3.3V)に達した時終了し、Decayステートに移行します。ADコンバーターを使って電位を測定することもできますが、処理に時間がかかるためAttackの立ち上がりが急峻な場合行き過ぎてしまいます。
コンパレーターを使って閾値を越えたかどうか判定し(閾値の前後でH/Lが切り替わる)コンパレーターの出力でAVRの割り込みを発生させる方法を取りました。
また、ヒステリシス付きコンパレーターでないとSustainレベルが高い場合に出力がバタついてしまいます。プログラムで回避する方法もあるのですが、ノイズ源になりそうなのでコンパレーターはヒステリシス付きにしました。
コンパレーター出力のバタ付く例
C1:ADSR出力 C2:Threshold
ヒステリシス付き反転入力コンパレーター部分のシミュレーション
定数はVh=3.3V Vl=3.0Vを目標に決めています。

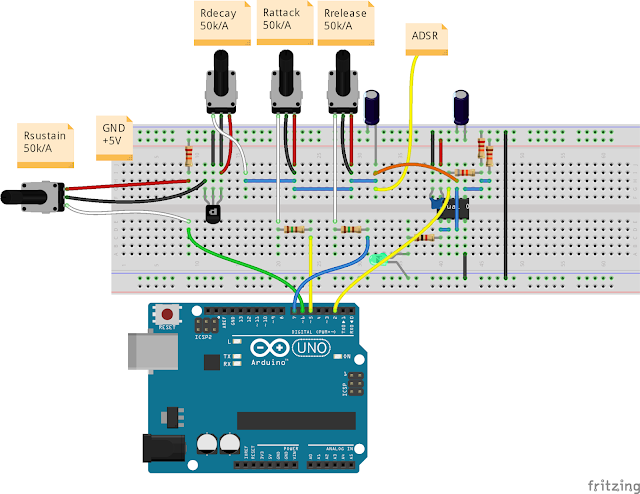

実験したブレッドボード配線図
Arduinoのスケッチ
/*
* ADSR Switch Test
*
* スレッショルド割り込み: 負論理
*
* 2021.11.27
*
*/
const int ThresholdPin = 2; // INT0
const int AttackPin = 5;
const int DecayPin = 6;
const int ReleasePin = 7;
volatile bool th = false;
void threshold()
{
th = true;
}
void setup()
{
pinMode(AttackPin, INPUT); // Hi-Z
pinMode(DecayPin, INPUT); // Hi-Z
pinMode(ReleasePin, INPUT); // Hi-Z
// 負論理
attachInterrupt(digitalPinToInterrupt(ThresholdPin), threshold, FALLING);
// 正論理
//attachInterrupt(digitalPinToInterrupt(ThresholdPin), threshold, RISING);
Serial.begin(9600);
}
void loop()
{
th = false;
// Attack
pinMode(DecayPin, INPUT); // Hi-Z
pinMode(ReleasePin, INPUT); // Hi-Z
pinMode(AttackPin, OUTPUT);
digitalWrite(AttackPin, HIGH);
while (th == false) // スレッショルド割り込みを待つ
;
// Decay
pinMode(AttackPin, INPUT); // Hi-Z
pinMode(DecayPin, OUTPUT);
digitalWrite(DecayPin, LOW);
delay(80);
// Release
pinMode(ReleasePin, OUTPUT);
digitalWrite(ReleasePin, LOW);
delay(100);
}
検証のため、Gate信号入力はなくプログラムでDecay→Releaseを切り替えています。実用的には、delay()関数で制御している部分をGate信号の割り込み処理に置き換えます。

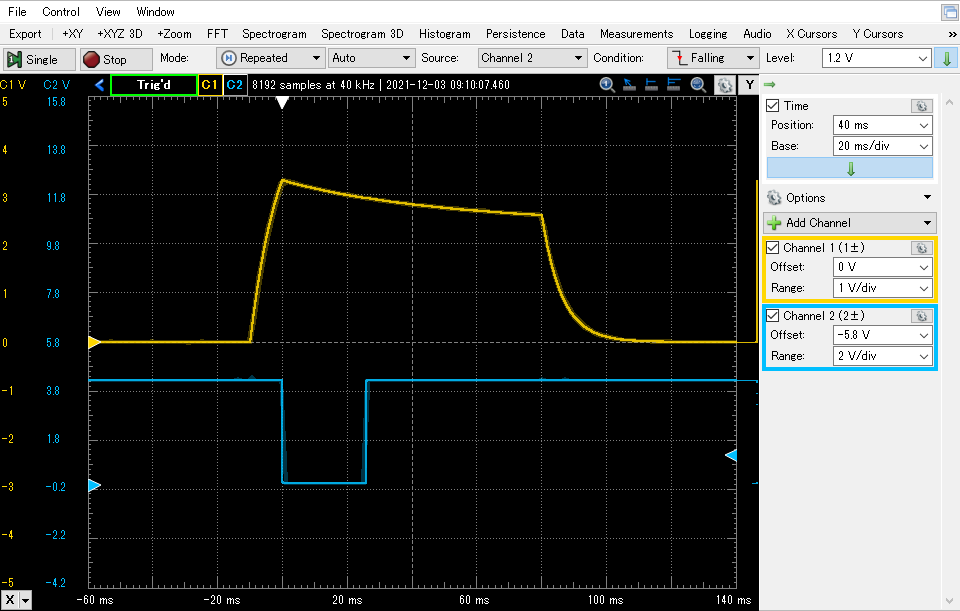

出力波形
C1:ADSR出力 C2:Threshold
反転入力 or 非反転入力のコンパレーター
ヒステリシス付きコンパレーターは反転入力、非反転入力がありますが入力が閾値を上回った場合、出力がHになるかLになるかの違いがあります。プログラム次第でどちらでも使えそうですが、非反転入力の場合は問題があります。
非反転入力のヒステリシス付きコンパレーターを使った回路
右下の「Threshold」出力の回路が異なります。
ヒステリシス付き非反転入力コンパレーター部分のシミュレーション
こちらも定数はVh=3.3V Vl=3.0Vを目標に決めています。（少しずれてしまっていますが本題とはあまり関係ない）
ブレッドボード配線図
この場合コンパレーターの出力が入力に影響を与えてしまいます。
C1:ADSR出力 C2:Threshold
ThresholdがHの場合とLの場合でDecayの波形が異なってしまい段差が出ています。
次図のように入力インピーダンスが高い反転入力の場合は同じパラメータでも影響が出ません。
ヒステリシス付きコンパレーターは正帰還を掛けるので、負帰還を掛ける増幅回路とは逆に、非反転入力の方が入力インピーダンスが低く、反転入力の方が入力インピーダンスが高くなります。
