アンチログ（電圧→電流変換）回路 その２

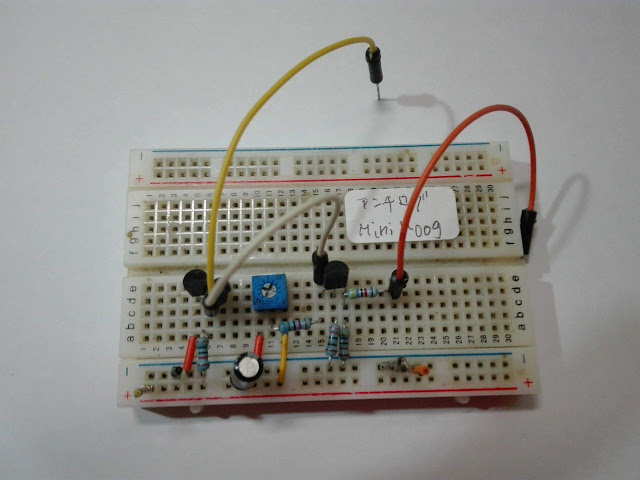

前回シミュレーションした回路をブレッドボードで実験しました。

信号源はPCM5102Aファンクションジェネレータ+4次バターワースLPFで、1Vp-pのノコギリ波を出力しました。

NPN+PNP

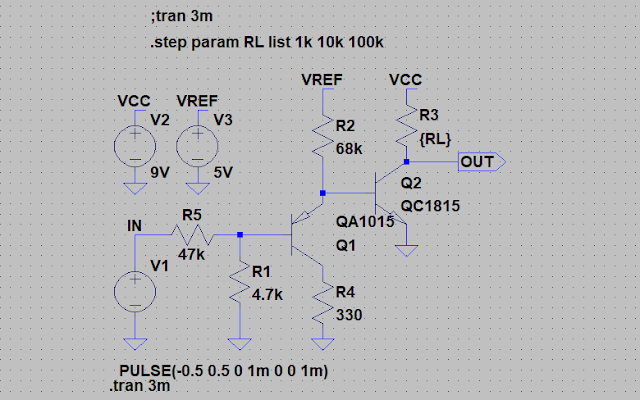

回路図

ブレッドボード配線図

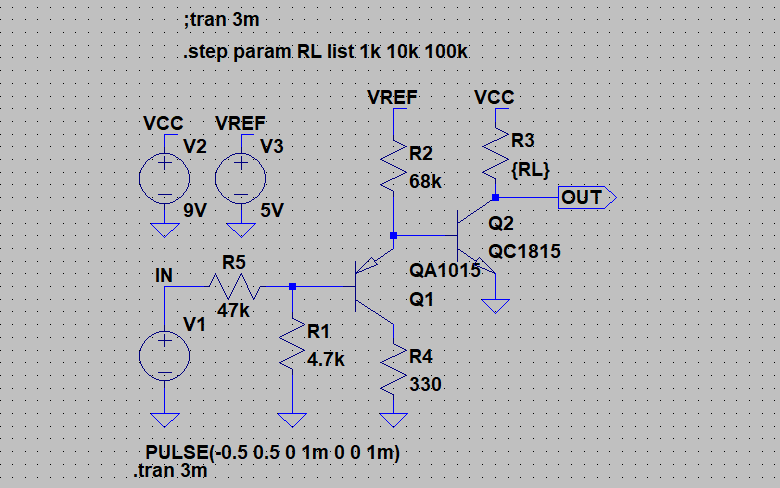

シミュレーション

実験

VREFは10kΩのトリマでVCCを分圧して作りました。

VCC 8.97V
VREF 4.956V

Q1 2SA1015GR B=289 Vf=666mV
Q2 2SC1815GR B=347 Vf=694mV

RL=10kΩ

ch1:IN ch2:OUT

RL=100kΩ

ch1:IN ch2:OUT

NPN+OPAMP(Analog2.0)

回路図

ブレッドボード配線図

シミュレーション

実験

VCC +8.97V
VEE -8.99V

Q1 2SC1815GR B=379 Vf=692mV
Q2 2SC1815GR B=276 Vf=700mV
U1 NJM4580D
U2 NJM4580DD

RL=10kΩ

ch1:IN ch2:OUT

RL=47kΩ

ch1:IN ch2:OUT

NPN+OPAMP(og3)

回路図

ブレッドボード配線図

シミュレーション

実験

Q1 2SC1815GR B=417 Vf=693mV
Q2 2SC1815GR B=378 Vf=688mV
U1,U2 NJM4580DD

RL=1kΩ

ch1:IN ch2:OUT

RL=4.7kΩ

ch1:IN ch2:OUT

Github:
https://github.com/ryood/Antilog
