NJM13700はベースマシンのSPI VCAで使っていて、基本的にはこれからSPI DAC（MCP4922）を取り除き、普通のVCAとして使えるようにする。
NJM13600/NJM13700はせっかく2回路入りなので、2系統使えるDual OTA VCAとして製作つもり。
NJM13600単体で動作確認
テスト回路図

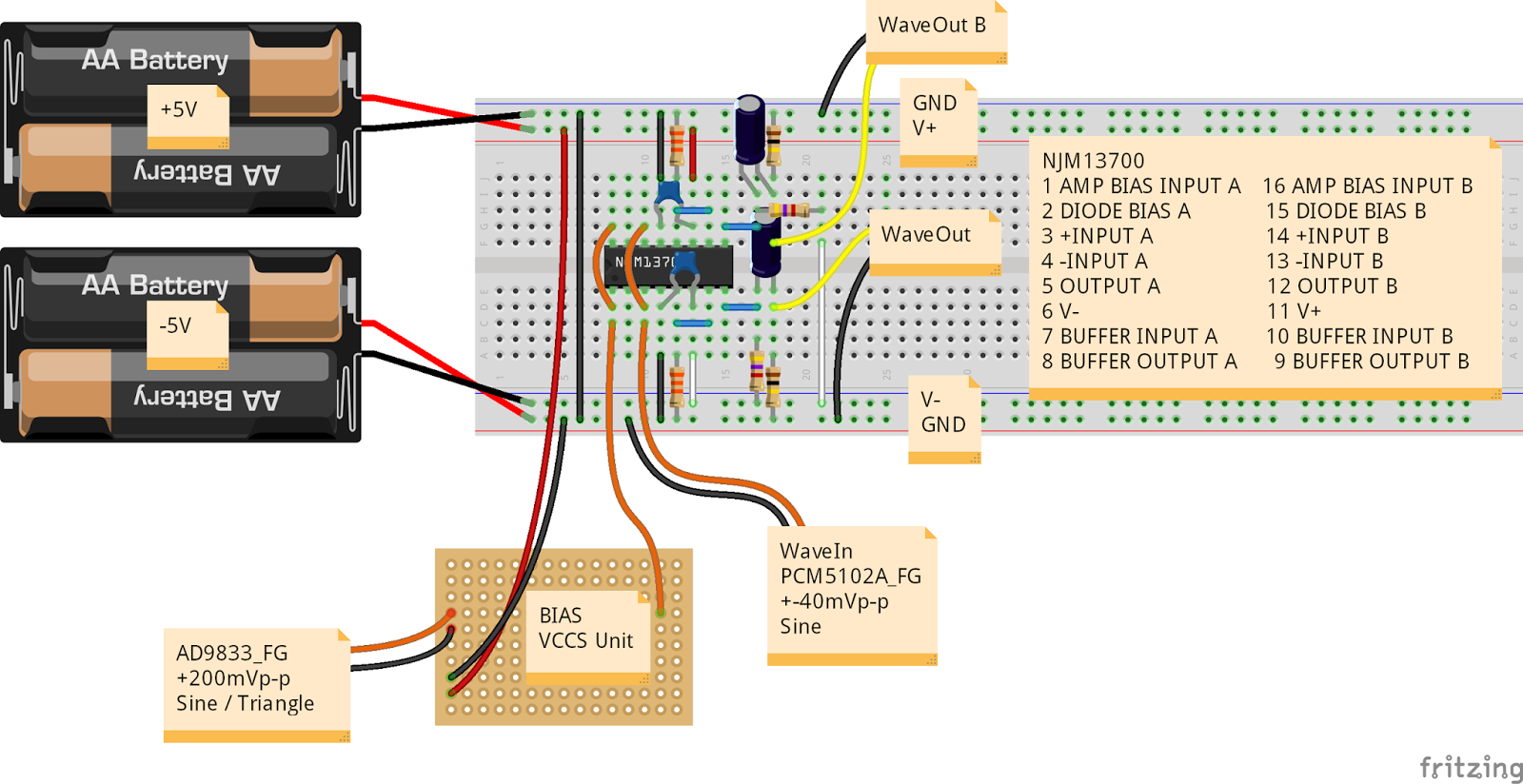

ブレッドボード図
振幅変調をかける基本波（INPUT）はPCMP5102Aファンクションジェネレータで正弦波を生成して入力する。
変調の信号は電流入力なので、AD9833ファンクションジェネレータで正弦波を生成し、可変電流源（I = V / 1000）で電流に変換して、NJM13600のBIAS INPUTに入力する。
DATASHEETの特性例に
というグラフがあるので、入力電圧60mVp-p程度、バイアス電流200uA程度にしてようすを見てみた。
ch1:入力電圧 ch2:出力
入力電圧が低くノイズが載っているので、電圧はマス目で読み取って60mVp-p程度になるように調節した。
ch1:バイアス電圧 ch2:出力
バイアス電流は200uA程度(200.0mV / 1000)
出力は6.4Vp-p程度で、見た感じだがあまり歪まずに振幅変調できている。
入力電圧を大きくして歪ませる
入力電圧が100mVp-p程度になると歪む。バイアス電流は200uAp-p。
バイアス電流を大きくして歪ませる
バイアス電流が300uA程度になると歪む。入力電圧は60mVp-p。
バイアス電流の上限は、出力の振幅が8Vp-pで電源電圧が±5Vなので、電源電圧によって振幅の制約を受けていると思う。
2回路同時
チャンネルAとチャンネルBで入力電圧、バイアス電流とも同じものを入れて出力できるかチェック。
Aチャンネルのみ
ch1:OUTPUTB ch2:OUTPUTA
A、B両チャンネル同時
ch1:OUTPUTB ch2:OUTPUTA
両チャンネル同時だと出力電圧が下がった。これはバイアスが電流入力で、200uAのうち1chあたり半分の100uAずつ流れるためだと思う。
A、B両チャンネル同時 バイアス電流400uAp-p(1chあたり200uAp-p）
可変電流源から400uAp-p流れ出すように設定すると、歪まずに出力電圧が上がった。
振幅変調のようす
AD9833ファンクションジェネレータはサイン波と三角波を出力できるので比べてみた。
サイン波
三角波
